DB001
| 機身顏色： | 黑色 |
| LED指示燈： | 暫無 |
| 工作電壓： | 9V-36V |
| 工作電流： | 120mA@12V |
| 工作溫度/濕度： | -30C～+70℃ |
| 外殼材質： | 暫無 |
產品詳情
DB001
1、產品介紹
DB001是4G CAT1版 OBD終端(即插即用)。使用了4G CAT1通信模塊、北斗定位模塊、高性能三軸重力傳感器可以將車輛車 輛軌跡，電子圍欄，駕駛行為，防盜追蹤等實現對車隊的遠程管理。● 支持4GCAT1 網絡●定位軌跡(北斗雙模)●提醒報警數據●拔出報警(選配備電110mA)● SIM卡外置/支持貼片卡
2、產品規格
2.1 外觀結構
|
屬性 |
描述 |
|

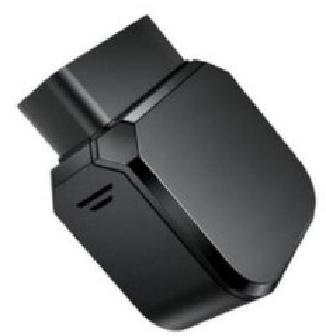

產品外觀 |
|
|
產品尺寸 |
60*49*24mm(長*寬*高) |
|
產品重量 |
66g |
2.2整機參數
|
屬性 |
描述 |
|
工作電壓 |
9V-36V DC |
|
平均工作電流 |
120mA@12V |
|
休眠工作電流 |
<7mA@12V |
|
工作溫度 |
-30C～+70℃ |
|
存儲溫度 |
-40°C～+85℃ |
|
定位精度 |
<10m |
|
GPS頻率范圍 |
1575.42MHZ |
|
OBD類型 |
支持OBD II/EOBD |
|
SM卡 |
外置SIM卡或貼片卡 |
|
4G天線 |
內置 |
|
GPS天線 |
內置 |
|
USB |
1.串口：3.3V TTL電平 2.輸出電壓：0V輸出/5V輸出/12V輸出(三選一) |
2.3定位參數
|
屬性 |
描述 |
|
定位模式 |
GPS/BD |
|
工作模式 |
單GPSL1、單BD2 B1、GPSL1/BD2 B1雙模 |
|
冷啟動時間 |
≤30s(平均) |
|
熱啟動時間 |
≤5s(平均) |
|
定位精度 |
水平<10m | 高程<10m |
|
測速精度 |
<0.1m/s |
|
靈敏度 |
捕獲<-145dBm|跟蹤<-161dBm |
|
天線形態 |
內置 |
3、產品功能
3.1 車機功能
|
通信管理功能 |
|
|
休眠 |
車輛熄火3分鐘后進入休眠，降低功耗 |
|
4G CAT1網絡 |
支持4G CAT1通信 |
|
通信協議 |
數據信息與平臺交互采用TCP協議 |
|
網絡掉線重連 |
網絡掉線能夠自動重連 |
|
參數設置 |
通過平臺直接對終端進行IP地址、端口號、APN設置，并有密碼保護 |
|
定位功能 |
|
|
定位數據 |
間隔5S上傳包括經緯度、時間、衛星數、速度、方向、ACC狀態 |
|
基站定位(定制) |
包含網絡基站LAC和CellID信息、運營商編碼 |
|
智能軌跡 |
終端自動判斷軌跡路線，實現智能上報GPS點，實現軌跡蝴蝶形效果 |
|
按時間間隔報告 |
監控平臺設置發送終端回傳定位信息的方式及頻率參數 |
|
提醒報警功能 |
|
|
點火提醒 |
車輛點火上報點火報警，包含報警時間、GPS信息 |
|
熄火提醒 |
車車輛熄火上報熄火報警，包含報警時間、GPS信息 |
|
車輛低電壓報警 |
車輛電壓低于可設置的電壓閥值，上報低電壓報警，包含報警時間 |
|
|
GPS信息 |
|
|
超速報警 |
車輛行駛速度超過可設置的速度閥值，上報超速報警，包含報警時間、 GPS信息 |
|
|
碰撞報警 |
車輛行駛過程中，產生加速度大于可設置的閥值，經前后車速過濾， 定義為嚴重碰撞場景，上報碰撞報警，包含碰撞時間、GPS信息、碰 撞加速度 |
|
|
拖車報警 |
車輛被拖車，上報拖車報警，包含拖車時間、GPS信息 |
|
|
疲勞駕駛提醒 |
車輛行駛時間過長，自動識別上報疲勞駕駛提醒 |
|
|
設備插入報警 |
終端設備插入，上報插入報警(選配) |
|
|
設備拔出報警 |
終端設備拔出，上報拔出報警(選配) |
|
|
定位時間過長 |
在車輛點火情況下，定位時間超過可設置的時間閥值，上報定位時間 過長報警，包含報警時間、GPS信息 |
|
|
駕駛行為 |
||
|
駕駛行為 |
包括駕駛循環起點終端時間、駕駛循環GPS總里程、平均車速、最大 車速、超速時長、超速次數、怠速時長、急加速、急減速、急拐彎信 息 |
|
|
駕駛行為事件 |
車輛行駛過程中，產生急加速、急減速、急轉彎事件，單獨上報事件 |
|
|
遠程管理功能 |
||
|
遠程升級 |
可通過GPRS網絡對終端軟件進行遠程升級、通過FTP服務器升級 |
|
|
遠程重啟 |
通過數據通道方式下發指令重啟設備 |
|
|
遠程查詢 |
平臺通過移動網絡遠程查詢終端信息、車輛類型、GPRS通訊參數、 心跳參數、GPS/CAN回傳參數、SIM卡信息、GPS信息、CAN數據 流、當前故障。 各種報警參數、急加速急減速急轉彎參數。 |
|
|
遠程設置 |
平臺通過移動網絡遠程設置終端信息、車輛類型、GPRS通訊參數、 心跳參數、GPS/CAN回傳參數、清除車輛故障、控制重啟、恢復出廠 設置、清除盲區數據、各種報警參數、急加速急減速急轉彎參數 |
|
|
版本上報 |
每次ACC ON上報版本信息。平臺通過指令查下車機版本信息 |
|
|
SIM卡信息上報 |
每次ACC ON上報SIM卡IMEI號等信息。平臺通過指令查下SIM 卡IMEI號等信息 |
|
|
模塊自檢 |
終端狀態自檢：檢測各功能模塊(定位模塊、總線模塊、FLASH、3D 模塊)是否正常工作及其發生(與無線通信無關的)故障時的告警上報 |
|
|
備電 |
||
|
備電跟蹤和報 警(選配) |
終端拔出后，內部電池供電，上報拔出報警和軌跡位置信息(選配) |
|
